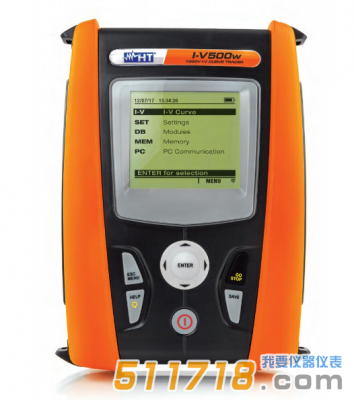

意大利HT I-V500W光伏曲線測試儀技術參數：
電氣技術規格：
1、VDC 電壓 @ OPC
量程 (V) (*): 15.0 ~ 1499.9
分辨率 (V): 0.1~ 0.3
準確性: ±(0.5%rdg+2dgt)
(*) I-V 曲線測試和 Rs 測量起始測量閥值 VDC > 15V 且準確測量是有區別的從 VDC > 20V
2、IDC 電流 @ OPC
量程 (A): 0.10 ~ 15.00
分辨率 (A): 0.01
準確性: ±(1.0%rdg+2dgt)
3、很大功率 @ OPC (Vmpp >30V, Impp >2A)
量程 (W) (*): 50 ~ 99999
分辨率 (W): 1
準確性: ±(1.0%rdg+6dgt)
Vmpp = 很大功率點電壓, Impp = 很大功率點電流
(*)很大功率測量值須包括FF值 (~ 0.7) > Pmax = 1000V x 1** x 0.7 = 10500W
Pmax = 1500V x 10A x 0.7 = 10500W
4、VDC 電壓 (@ STC ), I-V, IVCK
量程 (V): 5.0 ~ 999.9
分辨率 (V): 0.1
準確性 (*,**): ±(4.0%rdg+2dgt)
5、IDC 電流 (@ STC), I-V, IVCK
量程 (A): 0.10 ~ 99.00
分辨率 (A): 0.01
準確性 (**): ±(4.0%rdg+2dgt)
6、很大功率 @ STC (Vmpp >30V, Impp >2A)
量程 (W) (*, **): 50 ~ 99999
分辨率 (W): 1
總的準確性 (**): ±(5.0%rdg+1dgt)
Vmpp = 很大功率點電壓, Impp = 很大功率點電流
(*) 開始測量閥值 VDC > 15V 且與準確性測量有區別于 VDC > 20V
(**) 測試條件:
測試要求.: 穩定的輻照 Irrad.≥700W/m2
, 光譜AM 1.5,太陽光垂直照射角. ≤ ± 25°, 組件溫度. [15~65°C]
總的測量準確性包含了輻照傳感器和測量電路
7、輻照度 (通過隨機的標準電池傳感器)
量程 (mV): 1.0 ~ 100.0
分辨率 (mV): 0.1
準確性: ±(1.0%rdg+5dgt)
8、組件溫度測量 (通過輔助的 PT1000 探頭)
量程 (°C): -20.0 ~ 100.0
分辨率 (°C): 0.1
準確性: ±(1.0%rdg+1°C)
通用技術規格：
1、顯示器和存儲器
顯示器: 128x128pxl 訂制的 LCD 帶背光
存儲器容量: 256kbytes
存儲數據: 249 組曲線 (I-V 曲線測量), 999 IVCK
2、電源供應
I-V500w 內置電源: 6x1.5V 堿性電池型號 LR6, AA, AM3, MN 1500
自動存儲在 I-V500w: > 249 組曲線 (I-V 曲線測量) 999 IVCK測量
SOLAR-02 電源: 4x1.5V 堿性電池型號 AAA LR03
SOLAR-02 很大記錄時間 (@ IP=5s): 約 1.5h
3、輸出接口
PC 通訊接口: 光電/USB 和 WiFi
通訊接口在 SOLAR-02: 無線 RF 通訊 (很大距離 1m)
4、機械參數
尺寸(長 x 寬 x 高): 235x165x75mm
重量 (含電池 ): 1.2kg
5、環境參數:
參考工作溫度: 23°C ± 5°C
工作溫度: 0° ~ 40°C
工作濕度: <80%HR
存儲溫度 (不含電池): -10 ~ 60°C
存儲濕度: <80%HR
6、通用參考標準:
*全: IEC/EN61010-1
EMC: IEC/EN61326-1
測量配件*全: IEC/EN61010-031
I-V 曲線測試: IEC/EN60891 (I-V 曲線測試)
IEC/EN60904-5 (溫度測量)
絕緣*全: 雙絕緣保護
污染等級: 2
過載電壓等級: CAT II 1000V DC, CAT III 300V AC 對地
很大 1500V 在輸入端之間 P1, P2, C1, c2
很大操作高度: 2000m
